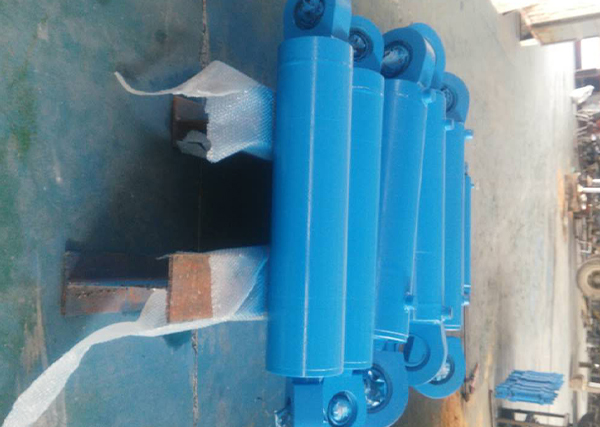

類型 HSG系列工程油缸 安裝形式 按客戶要求

型號 HSG系列 壓力范圍 0-15（MPa）

品牌 彪克 適用范圍 工程機械設備

產品別名 油缸 速度范圍 0-10（m/s）

最大沖程 480-3000（mm） 缸徑 40-320（mm）

桿徑 22-280（mm） 速比 1.33-2

※型號選擇

　　hsg -l- 01 -d/d×100-e2501

　　hsg-雙作用單桿活塞式液壓缸

　　l-缸蓋連接方式：l=螺紋式（缸徑≤φ80）；k=卡鍵式（缸徑≥φ80）

　　01–設計序號

　　d/d–缸徑mm/活塞桿徑mm

　　100-液壓缸行程

　　e-壓力等級16mpa

2–缸頭、缸筒連接方式：1=缸頭耳環帶襯套；2=缸頭恥環帶關節軸承；3=鉸軸（用于缸徑≥φ80卡鍵式連接）；4=端部法蘭（用于缸徑≥φ80卡鍵式連接）；5=中部法蘭（用于缸徑≥φ80卡鍵式連接）

　　5–活塞桿端連接方式代號：1=桿端外螺紋；2=桿端內螺紋（缸徑≥63）；3=桿端外螺紋桿頭耳環帶襯套；4=桿端內螺紋桿頭耳環帶襯套（缸徑≥63）；5=桿端外螺紋桿頭耳環帶關節軸承；6=桿端內螺紋桿頭耳環帶關節軸承（缸徑≥63）；7=整體式活塞桿耳環帶襯套（缸徑=40、50）；8=整體式活塞桿耳環帶關節軸承（缸徑=40、50）

0-緩沖部位代號：0=不帶緩沖；1=兩端帶緩沖；2=缸頭端帶緩沖；3=桿頭端帶緩沖

　　1–油口連接方式代號：1=內螺紋

　　l1-活塞桿端連接方式代號：l1=桿端外螺紋；l2=桿端外螺紋▲

　　o–工作介質代號：o=機油、液壓油；w=高水基（乳化液）

　　注：型號說明中凡標有▲的目前均按非標處理。

型號 公稱壓力pma 缸徑d(mm) ψ=1.33 ψ=1.46 ψ=2 最小行程s(mm) ψ=1.46

桿徑d(mm) 最大行程s(mm) 桿徑d(mm) 最大行程s(mm) 桿徑d(mm) 最大行程s(mm) 推力 拉力

hsgl01-40/de 16 40 20 320 22 400 25 480 - 20090 14020

hsgl01-50/de 50 25 400 28 500 32 600 - 31400 21550

hsgl01-63/de 63 32 500 35 630 45 750 - 49870 34480

hsgl01-80/de 80 40 640 45 800 55 950 - 49870 54980

hsgk01-80/de 80 40 640 45 800 - - 30 80420 54980

hsgk01-90/de 90 45 720 50 900 63 1080 40 101790 70360

hsgk01-100/de 100 50 800 55 1000 70 1200 40 125660 87650

hsgk01-110/de 110 55 880 63 1100 80 1320 45 152050 102180

hsgk01-125/de 125 63 1000 70 1250 90 1500 35 196350 134770

hsgk01-140/de 140 70 1120 80 1400 100 1680 50 246300 165880

hsgk01-150/de 150 75 1200 85 1500 105 1800 55 282600 191850

hsgk01-160/de 160 80 1280 90 1600 110 1900 45 321700 219910

hsgk01-180/de 180 90 1450 100 1800 125 2150 45 407150 281500

hsgk01-200/de 200 100 1600 110 2000 140 2400 50 502660 350600

hsgk01-220/de 220 110 1760 125 2200 160 2640 60 608200 411860

hsgk01-250/de 250 125 2000 140 2500 180 3000 60 785600 539100

注：1.速比ψ為活塞腔有效面積與活塞桿腔有效面積之比。

　　2.最大行程原則上是：ψ=1.33時，s=8d；ψ=1.45時，s=10d；ψ=2時，s=12d；（d為缸徑）。

　　3.最小行程不包括缸頭、缸筒連接方式為鉸軸及中部法蘭型

※外形安裝連接尺寸圖（活塞桿端為內螺紋連接）
